項目

指標

最大稱量

15kg

30kg

檢定分度值

5g

10g

最小稱量

100g

200g

準確度等級

Ⅲ   級

供電電源

交流：220V，-15% ~ 10%。

直流：內部12V/4Ah免維護可充電鉛酸電池，報警低電壓值10.5V。

工作溫度

0℃ ~ 40℃

工作濕度

15% ~ 85% RH

嵌入式打印機

熱敏式打印機。紙卷寬度58mm，打印頭壽命>50km。

顯示器

雙面224x48液晶點陣顯示。可顯示中英文字符。

秤盤尺寸

385 mm X 280 mm

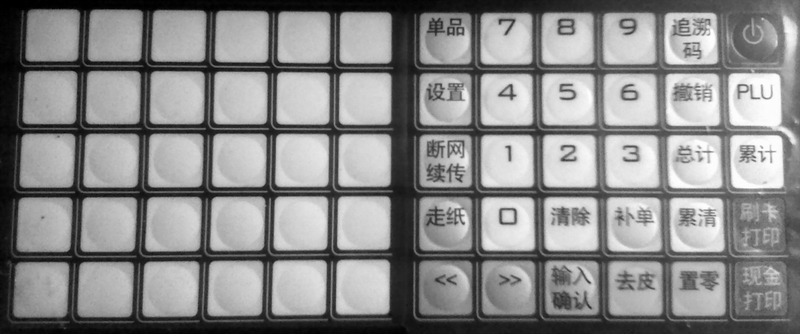

按鍵

功能

電源開關鍵

【0】-【9】

數字鍵

【1/31】-【30/60】

功能1、物品調用快捷鍵。功能2、英文字符輸入鍵。

【清除】

功能1、輸入數字清除。功能2、操作過程中的取消和退出。

【單品】

單品模式鍵。用于打印可以直接輸入金額的獨立包裝品。如瓶裝酒，袋裝大米等。

連續按此鍵，價格標簽秤將在單品模式和稱重模式間切換。

【設置】

進入價格標簽秤設置模式，對價格標簽秤的有關參數進行設置。

【去皮】，【置零】

去皮功能，置零功能。

【補單】

重復打印單據。打印完一張單據后，可以按這個鍵打印多張相同的單據。

【輸入確認】

確認鍵。操作或數字輸入的確認。

【刷卡打印】

刷卡交易時，結算打印單據。

按鍵

功能

【現金打印】

現金交易時，結算打印單據。

【斷網續傳】

將存儲在價格標簽秤內部的打印信息發送到上位機服務器。

【走紙】

按下后，打印機將向前滾動一行。

【<<】，【>>】

設置模式下，在功能選擇時，向前翻頁或向后翻頁。

【累計】

稱量物品累計。

【總計】

顯示已累計的總金額和記錄筆數。

【撤銷】

在累計過程中，刪除已累計的某一件物品。

【累清】

清除本次交易的所有已經累計的物品。

【PLU】

輸入物品代碼，選擇稱量物品。

【追溯碼】

與數字鍵配合，選擇物品所屬的追溯碼。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 卡余額查詢，請刷卡 ”。

2

按【>>】鍵。屏幕顯示“ 電子秤設置 ”。

3

按【輸入確認】鍵。屏幕顯示“ 系統日期調整 ”。

4

連按【>>】鍵，直到屏幕顯示“ 機器號設置 ”。

5

按【輸入確認】。屏幕顯示“ 請輸入新的機器號 XXXX ”。

6

按數字鍵【0】-【9】，輸入機器號。機器號范圍0001-9999。

7

按【輸入確認】。屏幕顯示“ 操作完成 ”。然后返回上一級，屏幕顯示“ 機器號設置 ”。

8

按【C】鍵，退出設置模式。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 卡余額查詢，請刷卡 ”。

2

按【>>】鍵。屏幕顯示“ 電子秤設置 ”。

3

按【輸入確認】鍵。屏幕顯示“ 系統日期調整 ”。

4

按【輸入確認】。屏幕顯示“ 請輸入新日期 XX-XX-XX ”。

5

按數字鍵【0】-【9】，輸入當前日期。格式是“年-月-日”。即，先輸入年份，然后是月份和日期。

例如，2011年01月15日，則依次按數字鍵【1】【1】【0】【1】【1】【5】。

6

按【輸入確認】。屏幕顯示“ 操作完成 ”。然后返回上一級，屏幕顯示“ 系統日期調整 ”。

7

按【C】鍵，退出設置模式。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 卡余額查詢，請刷卡 ”。

2

按【>>】鍵。屏幕顯示“ 電子秤設置 ”。

3

按【輸入確認】鍵。屏幕顯示“ 系統日期調整 ”。

步驟

操作

4

連按【>>】鍵，直到屏幕顯示“ 系統時間調整 ”

5

按【輸入確認】。屏幕顯示“ 請輸入新的時間：XX:XX:XX ”

6

按數字鍵【0】-【9】，輸入當前時鐘時間。格式是“時:分:秒”。即，先輸入小時，然后是分和秒。

例如，08時15分30秒，則依次按數字鍵【0】【8】【1】【5】【3】【0】。

7

按【輸入確認】。屏幕顯示“ 操作完成 ”。然后返回上一級，屏幕顯示“ 系統時間調整 ”。

8

按【C】鍵，退出設置模式。

步驟

操作

1

先把盛具放在秤臺上。例如，竹筐，水桶，包裝袋等。

2

按【去皮】鍵。顯示重量清零。

3

將實際要稱量的物品放入盛具，此時顯示的重量就是物品的實際重量。

步驟

操作

1

按【C】鍵，清除多余顯示。

2

按數字鍵，輸入物品代碼，例如：0010。

3

按【PLU】鍵。

4

操作完成，顯示屏顯示物品的名稱和存儲的單價。

步驟

操作

1

按3.7章的方法，調出想要存儲到快捷鍵的物品。

2

按【<<】鍵。顯示屏顯示“請按快捷鍵，選擇存儲位置”。

3

按某一個快捷鍵，選擇想要存儲的位置。顯示屏顯示“ 將替換 <  XXXXXX  >”。其中，括號內的物品就是原本存儲在這個位置的物品，新的物品將會替換掉原本的商品。

4

按【輸入確認】。價格標簽秤發出“嘀嘀”2聲，提示操作完成。

步驟

操作

1

按【C】鍵，清除多余顯示。

2

按數字鍵【1】-【9】，選擇相應的追溯碼。

3

按【追溯碼】鍵。

4

操作完成，顯示屏顯示追溯碼的具體號碼和這個追溯碼的剩余可稱重上限重量。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 系統日期調整 ”。

2

連按【>>】鍵，直到屏幕顯示“ 追溯碼手工輸入 ”

3

按【輸入確認】。屏幕顯示“ 輸入1-9，選擇追溯碼 ”。

4

按數字鍵【1】-【9】，選擇用戶需要進行變更操作的某一條追溯碼。

5

按【輸入確認】。屏幕顯示“ 輸入新追溯碼 XXXXXXXXXX ”。

6

此時用戶可以輸入新的追溯碼。

使用數字鍵【0】-【9】輸入數字，使用快捷鍵【1/31】-【26/56】快捷鍵輸入英文字符。

【30/60】鍵用來切換英文字符的大小寫。

7

輸入完成后，按【輸入確認】。屏幕顯示“ 輸入上限重量XXXX.X kg ”。

8

此時，用戶需要輸入追溯碼的上限重量。重量范圍 = 0.0kg - 9999.9kg。

按數字鍵，輸入上限重量。

9

按【輸入確認】。屏幕顯示“ 操作完成 ”。然后返回上一級，屏幕顯示“ 追溯碼手工輸入 ”。

10

按【C】鍵，退出設置模式。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 系統日期調整 ”。

2

連按【>>】鍵，直到屏幕顯示“ 追溯碼IC卡下載 ”

3

按【輸入確認】。屏幕顯示“ 請刷卡 ”。

4

此時，用戶需要將儲存有新的追溯碼信息的IC卡放置到刷卡區域。

5

刷卡完成后，價格標簽秤發出“嘀嘀”2聲鳴響聲，同時，屏幕顯示“ 追溯碼下載成功 ”。

6

價格標簽秤返回上一級，屏幕顯示“ 追溯碼手工輸入 ”。

7

按【C】鍵，退出設置模式。

步驟

操作

1

按【設置】鍵。屏幕顯示“ 卡余額查詢，請刷卡 ”。

2

請用戶將自己的交易IC卡緊貼在價格標簽秤顯示屏上的刷卡標志處。

3

讀卡器掃描到IC卡后，將會讀取IC卡內的余額。

4

價格標簽秤發出“嘀嘀”2聲，表示讀取成功。同時，顯示屏上將會顯示IC卡的余額。

5

按【C】鍵，退出卡余額查詢。

步驟

操作

1

稱量前，請確認秤臺已清空。重量顯示“0.00”。

若重量顯示不為“0.00”，使用【置零】或【去皮】鍵，將重量顯示清零。

步驟

操作

2

輸入物品代碼或直接通過快捷鍵選擇要稱量的物品。

3

輸入物品的單價。注意：物品的單價是以公斤為單位的。不是市斤的價格。

4

放上稱重物品，等待“穩定”指示顯示。

5

根據支付類型的不同，按【刷卡打印】或【現金打印】鍵。

6

若按【刷卡打印】鍵，顯示屏顯示“刷卡交易，請用戶刷IC卡”。

此時，用戶需要將自己的交易IC卡放置并緊貼價格標簽秤顯示屏上的刷卡感應區，并等待約1-2秒。等聽到“嘀嘀”聲后，表明刷卡成功，用戶可拿走IC卡

7

價格標簽秤顯示“ 數據上傳,第xx條 ”，并向上位服務器發送稱量數據， 請用戶稍等。

8

若發送成功，價格標簽秤打印交易單據。

若網絡故障或發送失敗，價格標簽秤顯示“ 上傳失敗，存儲中 ”并將打印記錄存儲在價格標簽秤內，然后打印交易單據。

9

稱重結束。

步驟

操作

1

稱量前，請確認秤臺已清空。重量顯示“0.00”。

若重量顯示不為“0.00”，使用【置零】或【去皮】鍵，將重量顯示清零。

2

輸入物品代碼或直接通過快捷鍵選擇要稱量的物品。

3

輸入物品的單價。注意：物品的單價是以公斤為單位的。不是市斤的價格。

4

放上盛放物品的器具作為皮重，例如竹筐，水桶等，等待“穩定”指示顯示，按【去皮】鍵。

5

將稱重物品放入盛放器具中，等待“穩定”指示顯示。

6

根據支付類型的不同，按【刷卡打印】或【現金打印】鍵。

7

若按【刷卡打印】鍵，顯示屏顯示“刷卡交易，請用戶刷IC卡”。

此時，用戶需要將自己的交易IC卡放置并緊貼價格標簽秤顯示屏上的刷卡感應區，并等待約1-2秒。等聽到“嘀嘀”聲后，表明刷卡成功，用戶可拿走IC卡

8

價格標簽秤顯示“ 數據上傳,第xx條 ”，并向上位服務器發送稱量數據， 請用戶稍等。

9

若發送成功，價格標簽秤打印交易單據。若網絡故障或發送失敗，價格標簽秤顯示“ 上傳失敗，存儲中 ”并將打印記錄存儲在價格標簽秤內，然后打印交易單據。

10

稱重結束。

步驟

操作

1

按【單品】鍵，此時，顯示屏的重量變?yōu)?/span>“------”，表示此時的物品是獨立包裝品。

2

輸入PLU代碼或按快捷鍵選擇商品名。

3

按數字鍵，輸入物品的金額。此時，顯示屏顯示的單價和金額是相同的。

4

根據支付類型的不同，按【刷卡打印】或【現金打印】鍵。

5

若按【刷卡打印】鍵，顯示屏顯示“刷卡交易，請用戶刷IC卡”。

此時，用戶需要將自己的交易IC卡放置并緊貼價格標簽秤顯示屏上的刷卡感應區，并等待約1-2秒。等聽到“嘀嘀”聲后，表明刷卡成功，用戶可拿走IC卡

6

價格標簽秤顯示“ 數據上傳,第xx條 ”，并向上位服務器發送稱量數據， 請用戶稍等。

7

若發送成功，價格標簽秤打印交易單據。若網絡故障或發送失敗，價格標簽秤顯示“ 上傳失敗，存儲中 ”并將打印記錄存儲在價格標簽秤內，然后打印交易單據。

8

操作結束。

價格標簽秤保持在單品模式下，若用戶需要稱重，請再按一次【單品】鍵，即恢復到稱重狀態。

步驟

操作

1

按【撤銷】鍵，屏幕顯示“ 按 << 或 >> 鍵， 選擇商品 ”。

2

按【<<】或【>>】鍵，每按一次，顯示屏?xí)来物@示已經累計的物品和該物品的交易重量金額。

連續按鍵，直到顯示屏顯示要被退貨的物品“五花肉”。

3

當顯示屏顯示需要退貨的物品時，按【輸入確認】。屏幕顯示“ 商品成功撤銷，操作完成 ”。

此時，累計中的“五花肉”已經被成功的刪除了。

4

操作結束，價格標簽秤返回正常的稱重狀態。

顯示

功能說明

(1)系統日期調整

更改價格標簽秤顯示日期。

(2)系統時間調整

更改價格標簽秤顯示時間。

(3)機器號設置

更改價格標簽秤機器號。

(4)追溯碼手工輸入

手工輸入修改追溯碼信息。

(5)追溯碼IC卡下載

通過IC卡下載追溯碼信息。

(6)商品庫初始化

價格標簽秤在出廠時，會預先輸入千余種通用商品的商品名稱，供用戶使用。

若用戶不想使用這些名稱，可以使用本選項，清除價格標簽秤的商品庫信息，重置商品庫。

重置后的商品庫內商品名稱變?yōu)?/span>“預置商品XXXX”，XXXX是商品的PLU代碼。

(7)商品庫串口下載

用過串口和下載軟件，下載商品庫數據。

(8)清除內部存儲記錄

清除價格標簽秤內部的存儲器。本操作將會將價格標簽秤內部存儲的所有斷網存儲打印信息清除。

(9)恢復默認設置

價格標簽秤將恢復默認設置。包括以下幾個內容：

1、打印流水號和打印單據號清零。

2、攤位號恢復成“9999”。

3、清除內部存儲記錄。

4、重置打印追溯碼數據。

5、商品庫初始化。
