1.1裝紙注意要點

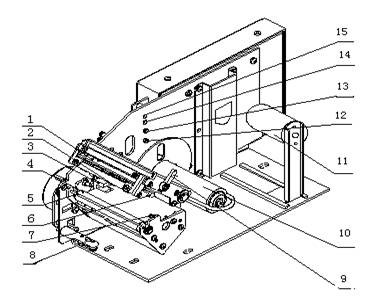

大華電子條碼計價秤打印機結構如下圖所示：

1.打印頭 2.剝離輥 3.缺紙傳感器4.打印膠輥5.剝離軸6.上蓋鎖緊掛鉤7.掛鉤鎖緊軸8.標簽存在稱重傳感器9.上蓋抬起扳手10.襯紙回收軸11.紙卷發放軸12.按鍵二13. 按鍵一14. 告警指示燈15. 電源指示燈

裝紙時請確保紙張位于缺紙傳感器的凹槽中間，且第一張標簽不能超過剝離軸，如下圖所示：

2.2 打印機通訊測試

該打印機可通過打印機專用軟件用電腦測試及修改相關屬性。(專用軟件可向大華廠技術服務部索取。)

當打印機需要與電腦直接相連設置屬性時，打印機的信號線與串口插座(DB9)的連接方法為：黃線接3腳;黑線接2腳;藍線接5腳;紅線掛空。

2.3 紙張切換

電子秤打印機可以有兩種狀態，一種是送標簽紙、一種是送連續紙,在開機自檢過程中，同時按數字鍵“5”，在總價窗口顯示“LLLLL”或“LabelP”然后關機,再開機后,即轉入標簽紙工作狀態。如要轉入累計連續紙工作狀態,請先關機,換下標簽紙,裝好連續紙,然后在開機自檢過程中,同時按數字鍵“6”，在總價窗口顯示 “CCCCC”或“Conti-P”后關機,再開機時，即轉入累計連續紙工作狀態。

注：收銀秤專用的連續紙打印機不可進行按“5”切換。

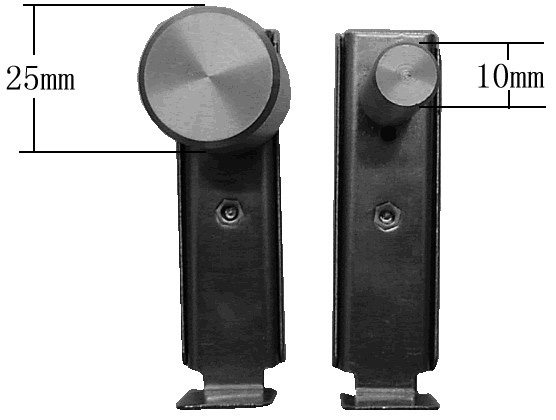

當切換使用標簽紙和連續紙時(連續紙專用打印機除外)，應切換使用相應的紙卷發放軸，其中：標簽紙紙卷發放軸直徑為25mm;連續紙直徑為10mm。(如下圖)

2.4 紙張校驗

第一次裝紙或更換不同規格紙張時，請?jiān)谘b紙完成后進行紙張校驗，校驗步驟為：

關機正確裝紙;

按住打印機電源指示燈下方的黑色小按鈕開啟電子秤;

當打印機開始出紙后，松開按鈕，待打印機停止出紙后重新啟動電子秤即可

2.5 打印機常見故障及排除方法

打印機連續出空白標簽

●做紙張校驗：

●擦洗打印頭及紙存在傳感器;

●調節打印機電源指示燈下發的藍色電位器(右)(順時針旋轉以半周為單位)然后進行紙張驗校：

不送紙

●檢查打印機有無紅色告警指示燈閃爍，若閃爍，則用酒精棉擦拭打印機各傳感器;若告警指示燈仍閃爍，請順序按下[功能][88880][確認];

●檢查紙狀態，若不對，則請做紙張切換

●檢查電子秤系統參數是否正常，若不正常請嘗試初始化條碼計價電子秤，若數據仍不正常，請更換電子秤主機板上的DS1230Y (HK1235-7)

送紙不暢，出紙異常

●檢查打印設置是否正確;

●檢查打印機襯紙回收軸是否運轉正常，若不暢，請?jiān)谝r紙回收軸軸心酌情添加潤滑油

打印機倒轉

●請?jiān)陂_機自檢過程中按下數字鍵[4]，直至屏幕出現bps9600;

●使用打印機測試軟件向打印機發送“bps9600”文件;

打印內容錯位或偏移

●請嘗試重新裝紙;

●請重新設置標簽格式;

●打印條形碼不清晰或有斷針導致無法掃描

●用酒精棉擦洗打印頭，調整打印濃度;

●重新設計標簽格式，將條形碼打印位置移至打印完全部位或?qū)l形碼縱向打印

●更換打印頭

連續紙專用打印機不打印

●開機過程中按[6]切換至連續紙狀態;

●若誤將打印機切換成標簽紙狀態，則需將打印機主板上PAPLOW下的兩個焊點短路(白色線框中)，然后再進行切換

●條碼計價電子秤無法開機，但不連接打印機即可正常開機

●打印機短路造成電源負載短路，請檢查打印機主板部分，排除短路;
